一、简介
GS-JL-Ⅰ灌浆自动记录仪主要用于对灌浆过程中压力、流量、浆液密度等参数的实时监测、数据记录和报表打印。

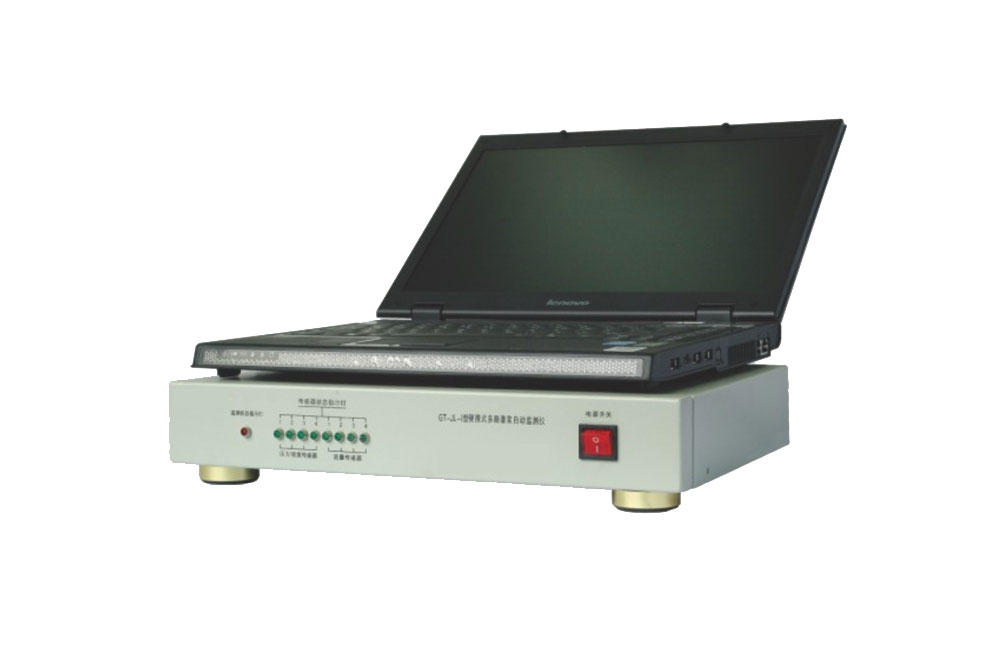

二、产品外观及组成
灌浆自动记录仪由数据采集主机、流量传感器、压力传感器、密度传感器、灌浆监测系统软件、笔记本电脑、打印机等组成。
三、设备主要技术参数
技术参数 | 供电电源： AC220V |
压力精度等级： 1.5 | |
压力测量范围： 0~20 Mpa | |
流量精度等级： 1 | |
流量测量范围： 0~150L | |
密度精度等级： 2.5 | |
密度测量范围： 0~2.5g/cm³ | |
工作温度： -10℃~60℃ | |
工作湿度： <90% | |
适用范围 | 固结灌浆、普通法灌浆、三参数灌浆、四参数灌浆 洗孔、单点法压水、五点法压水、简易法压水等 |
资料输出 | 现场查询、打印 后台云端查询、打印 |
网络技术 | 可使用3G、4G、WIFI |
四、技术特征
1、体积小、重量轻、携带方便;
2、能自动识别连接方式;
3、可同进行四套设备的小循环监测或两套设备的大循环监测;
4、预留标准接口，可扩展使用多种传感器对温度、位移(抬动)进行监测;
5、对于不同厂家、不同型号、不同量程的标准电流及电压型传感器具有适应性;
6、可能过软件对所有传感器进行调零。
