结构特点:

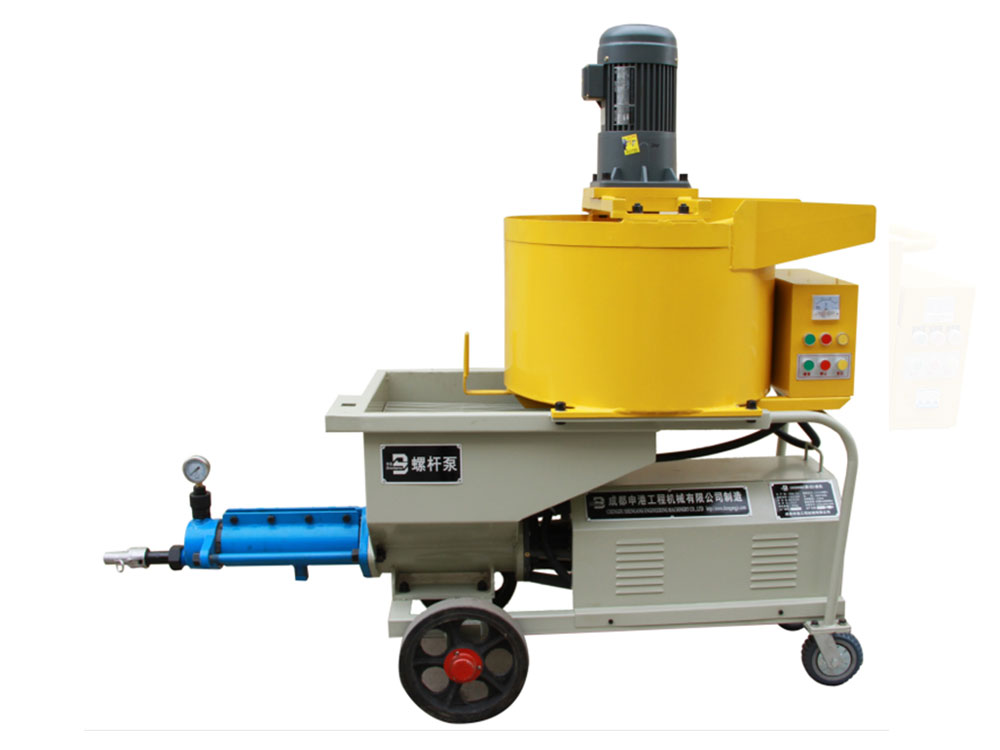

  本机由搅拌机构、增压输送机构和电气系统组成。增压输送机构由电动机、减速器、输送螺旋、增压定子总成、测压接头、注浆管等组成。

  其特点如下:

  1、结构紧凑简单,可靠性高,电气元件采用进口元件。

  2、自带搅拌机构,可实现搅拌灌浆同时工作。

  3、重量轻,轮式设计、移动方便。

  4、可灌浆液水灰比范围大、特别适宜高浓度设计要求的稠浆。

  5、可灌注浆液灰沙比大、沙粒粒径范围宽。

  6、可连续灌浆,避免了活塞泵过大的瞬时脉动压力。

  7、被动升压。当浆液灌满后,压力逐渐升高,便于控制和保持灌浆压力。

  8、灌浆压力达到设计压力后,可反转卸压。

  9、搅拌机构有自动搅拌和手动搅拌两种模式。

  10、本机为单液泵,不能添加速凝剂类的外加剂。

  适用范围:

  本机可广泛用于公路、铁路隧道、城市地铁、水电站地下洞室等锚固灌注浆工程,可用于大坝、边坡、软岩加固时的土层注浆工程,是锚固灌浆、固结灌浆、回填灌浆及帷幕灌浆等施工现场理想的现代化施工设备。

  主要技术参数:

项    目

单  位

参    数

出 浆 量

L/H

2500

电 机 功 率

kW

4.0(注浆)/1.5(搅拌)

沙 粒 粒 径

mm

≦4

水灰比W/C


≧0.30

灌(注)浆压力

MPa

1.0~4.0(可调)

输送

距离

垂直

M

50(水泥沙浆)/80(水泥浆)

水平

M

180(水泥浆)

料斗容积

L

130

外形尺寸
(长×宽×高)

MM

1200×600×1600

整 机 重 量

KG

370
